Фитинги uponor mlc для подключения радиаторов

Радиаторное отопление на основе систем Uponor MLC

Система радиаторного отопления. Трубопроводная система Uponor MLC позволяет быстро и экономично осуществить полный монтаж радиаторного отопления от котла до самого удаленного радиатора. Ассортимент предлагаемой нами продукции легко сочетается со всеми марками водогрейных котлов и отопительных приборов, поставляемых на рынок. Трубопроводная система Uponor MLC включает в себя тепло распределительные устройства и аксессуары для жилых домов и помещений общественного назначения.

Разнообразие способов подключения

Трубопроводная система Uponor MLC для радиаторного отопления – это целостная система, состоящая из множества компонентов, обеспечивающих возможность использования разнообразных схем подключения. Эта система может быть применена для одно- и двухтрубных, горизонтальных и вертикальных, попутных и кольцевых, и т.д. систем отопления. Универсальность системы позволяет осуществлять подключение к отопительным приборам почти всеми существующими методами.

Варианты подключения радиаторов: максимум удобства при выполнении монтажных работ

Подключение по технологии Uponor. Поскольку трубы системы Uponor MLC имеют стабильную форму, их можно сгибать и подсоединять непосредственно к радиаторам, не используя угольники и угловые фиксаторы.

Подключение радиаторов по технологии Uponor при помощи тройников. Пресс-тройник Uponor позволяет осуществить подключение радиатора при помощи жесткой медной трубы с хромированным покрытием или при помощи трубы Uponor MLC. Это обеспечивает надежность системы в повседневной эксплуатации.

Основные преимущества подключений радиаторов с помощью UPONOR MLC

- Наличие решений для всех типов радиаторов.

- Абсолютная непроницаемость труб Uponor MLC для диффузии кислорода.

- Трубы подходят для использования с теплоизоляцией и другими компонентами.

- Многообразие распределителей.

- Полный ассортимент необходимых аксессуаров.

- Отсутствие коррозии.

- Простота монтажных работ ввиду легкости сгибания труб Uponor MLC.

- Небольшая величина теплового расширения, близкая к металлическим трубам.

- Отсутствие необходимости в операциях пайки, сварки или нарезания резьбы.

Пресс-соединения Uponor MLC  для радиаторов

Пресс-угольник Uponor MLC

Изготавливается из хромированной медной трубки 15 х 1 мм. С предуставленной алюминиевой пресс-гильзой и пластмассовым упорным кольцом. Имеет функции: индетификация опрессовки, цветовая кодировка, зашита от протечки. Не требуется колибровка. Подключение медной трубки 15 х 1 мм к радиаторному узлу 3/4" Евроконус необходимо выполнять резьбовым адаптером Uponor 15Cu (арт. 1013830)

Фото	Артикул	d (мм)	l 1 (мм)	Наименование	Упаковка
	1015626	16	365	Пресс-угольник Uponor MLC 16-350 мм 15CU	20 шт
	1015631	16	1115	Пресс-угольник Uponor MLC 16-1100 мм 15CU	20 шт

Пресс-тройник Uponor MLC

Изготавливается из хромированной медной трубки 15 х 1 мм. С предуставленной алюминиевой пресс-гильзой и пластмассовым упорным кольцом. Имеет функции: индетификация опрессовки, цветовая кодировка, зашита от протечки. Не требуется колибровка. Подключение медной трубки 15 х 1 мм к радиаторному узлу 3/4" Евроконус необходимо выполнять резьбовым адаптером Uponor 15Cu (арт. 1013830)

Фото	Артикул	d (мм)	l 1 (мм)	Наименование	Упаковка
	1015628	16	351	Пресс-тройник Uponor MLC 16-16-350 мм 15CU	20 шт
	1015653	20	354	Пресс-тройник Uponor MLC 16-16-350 мм 15CU	20 шт

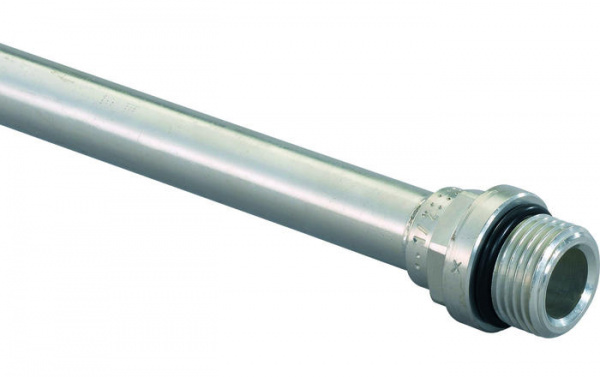

Резьбовой адаптер Uponor 15 Cu

Внутренняя резьба ¾" Евроконус, для подключения медной трубки 15 x 1 мм тройников и уголков Uponor PE-Xa Q&E, медной трубки 15 x 1 мм пресс-тройников и пресс-уголков Uponor MLC к радиаторным узлам ¾" НР Евроконус. Состав: покрытая латунная гайка, встроенное латунное зажимное кольцо и уплотнительный конус из EPDM. Оребренная гайка под гаечный ключ 30.

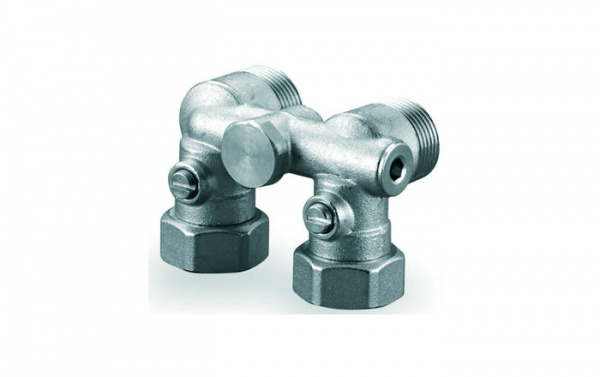

    Предназначен для радиаторных узлов с резьбой ½"ВР для перехода на наружную резьбу ¾" Евроконус и последующего подключения медных трубок 15 x 1 мм резьбовым адаптером Uponor 15Cu (арт. 1013830), или труб Uponor MLC резьбовыми адаптерами 1013989, 1014004, 1014011. Изготавливается из покрытой латуни.

Фиксатор Uponor MLC для подключения труб к радиатору

Изготавливается из пластмассы, для быстрой и безопасной фиксации труб Uponor MLC 16 х 2 мм возле радиатора. комплект состоит из: Уголок для фиксации к полу, фиксаторы для труб с межосевым расстоянием 35, 40, 45, 50 мм, защитная оболочка белого цвета для труб Uponor MLC.

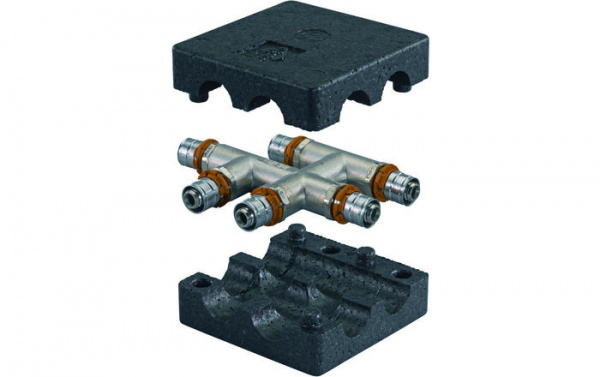

Крестовина Uponor MLC

Для пересечения подающей и обратной труб ситемы отопления в одной плоскости. Изготавливается из покрытой латуни, с предварительно установленными пластмассовими упорными кольцами. Имеет функции: индетификация опрессовки, цветовая кодировка, зашита от протечки. Не требуется колибровка. Поставляется в комплекте с изоляционной коробкой из ЕРР (вспененный полипропилен) толшиной 13 мм сверху и снизу. Размеры изоляционной коробки (Д х Ш х В): 115 х 115 х 55 мм.

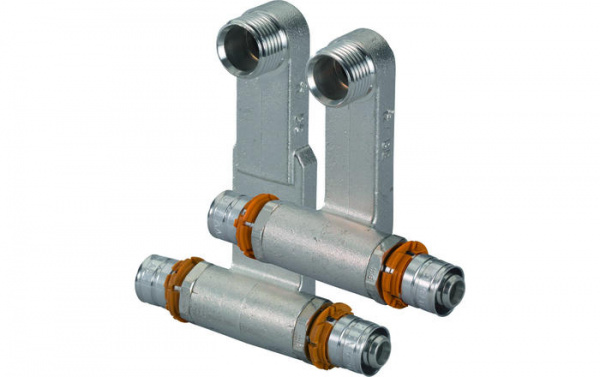

Крестовина Uponor MLC под плинтус

Распределитель (коллектор) Uponor Н латунный

Предварительно собранный распределитель для радиаторного отопления. Изготавливается из покрытой латуни, с накидной гайкой 1"ВР и торцевой прокладкой с одной стороны, и заглушкой ½"ВР с другой стороны . Расстояние между выходами 50 мм. На каждом распределителе - воздухоотводчик. Цветовая маркировка подачи и обратки. Выходы имеют наружную резьбу ¾"НР Евроконус, совместимую с резьбовыми адаптерами Uponor под Евроконус. Поставляется в сборе с пластиковым кронштейном повышенной шумоизоляции. Максимальный расход теплоносителя на один распределитель: 3,5 м³/ч (12-контуров). Внимание: при скручивании соединений следует соблюдать момент затяжки!
