Обогревающий кабель для труб (защита от замерзания труб)

Обогревающий кабель для труб

Замерзает водопровод или канализация – есть решение!

Не имеет значения где, снаружи или под землёй замерзают зимой трубы. Можно установить нагревательный кабель внутри или снаружи любой трубы – пластиковой или металлической. Вы можете выбрать дешёвый и очень надёжный резистивный кабель, но подключать его надо обязательно через терморегулятор. Альтернативаему – экономичный саморегулирующийся кабель Devi-Pipeguard™ или Devi-Pipeheat™, который можно включать непосредственнов сеть 220 В. Если замерзает питьевая вода, а вам больше подходит способ обогрева трубы «изнутри» - есть два «пищевых» кабеля: резистивный Deviflex™ DTIV-9 (от 3 до 100 м) и саморегулирующийся DPH-10 с сетевой вилкой от 2 до 25 м и в бухтах до 60 м.

Системы подогрева труб можно использовать для:

1. Защиты трубопроводов от замерзания.

2. Поддержания заданной температуры в трубах.

Системы защиты DEVI устанавливают на объектах, где необходимо предотвратить замерзание водопроводных или канализационных труб, а также поддерживать определенную температуру в трубопроводах с горячей водой или другими жидкостями. Системы DEVI можно монтировать внутри водопроводной трубы или на наружной поверхности. Используют такие системы для труб различного назначения, для внутренних и наружных сетей и для трубопроводов, находящихся как над землей, так и под землей.

Преимущества систем подогрева трубопроводов:

• Предотвращение замерзания воды в трубах;

• Поддержание заданной температуры жидкости внутри трубы;

• Предотвращение затвердеваний и застоев масел в трубопроводах;

• Эффективное горячее водоснабжение.

Одно из частных применений нагревательного кабеля Deviflex™ — обогрев водопроводных труб, проложенных в не обогреваемых зонах — на улице, в холодных
подвалах, под землёй в зоне промерзания и т.д. Фирма DEVI предлагает в этом случае использовать кабели пониженной мощности, которые обеспечивают обогрев различных трубопроводов в любых условиях эксплуатации.Практически весь номенклатурный ряд нагревательного кабеля Deviflex™ может быть использован для трассировки трубопроводов. Трубы, находящиеся на поверхности земли, сильно охлаждаются, поэтому для них необходима хорошая теплоизоляция. Обогревательные кабели укладываются поверх трубы и приклеиваются по всей длине алюминиевым скотчем, который не только закрепляет кабель на трубе, но и эффективно отводит и распределяет тепло, тем самым защищая кабель от перегрева.

В качестве теплоизоляции можно использовать минеральную, стеклянную или каменную вату, пенопласт, полистирол, пеностекло или другие плохо проводящие тепло материалы. Толщина слоя изоляции
обычно составляет 10-80мм. Поверх теплоизоляции должна быть сделана гидроизоляция при помощи пластиковой ленты или специального гидрофобного картона.

Нагревательные кабели на трубах

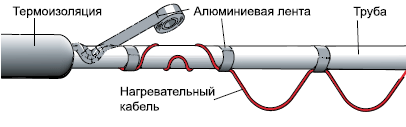

Из-за больших сезонных колебаний температур наружного воздуха трубопроводы требуют применения теплоизоляционных материалов и подогрева. Существует несколько способов установки нагревательного кабеля на поверхность трубы:

1. Один или несколько кабелей укладывают по прямой линии вдоль трубы. Рис. 1, 2;

2. Кабель укладывают на трубе волнистой линией

3. Кабель спиралью оборачивают вокруг трубы

Выбор схемы укладки кабеля

Укладка в 1 линию применяется, если расчётные теплопотери 1 м трубы не превышают погонную мощность кабеля (Вт/м). При больших теплопотерях вдоль трубы укладывают 2, 3 или 4 линии кабеля. Намотка спиралью или более удобная укладка «волной» обычно применяются, если погонные теплопотери трубопровода при выбранной теплоизоляции превышают мощность теплоотдачи 1м нагревательного кабеля до 2,5 раз. Вначале кабель прикрепляют скотчем к трубе, образуя равномерно провисающие петли, затем укладывают петли вокруг трубы.Трубопроводы обычно изолируют пенопластом, минеральной ватой или специально изготовленными для труб теплоизоляционными материалами, толщиной от 10 до 100 мм.Предпочтительна теплоизоляция с низким уровнем влагопоглощения.

В большинстве случаев мощности кабеля 10 Вт на 1 метр трубы достаточно для защиты от замерзания, если:

• Наружный диаметр трубы не более 50 мм;

• Толщина теплоизоляции не менее 50 мм;

• Наружная температура не ниже -30°C.

Нагревательные кабели в трубах с водой

Нагревательный кабель можно установить внутрь трубы с водой. Для этого метода установки применяют специальную вводную муфту под патрубки 3/4” или 1” и кабель Deviflex™ DTIV-9 (9 Вт/м при 230 В) или Devi-pipeheat™ DPH-10 (саморегулирующийся). Метод эффективен, поскольку кабель находится в прямом контакте с обогреваемой средой. Наружное покрытие кабелей DTIV-9 и DPH-10 допускает прямой контакт с водой и не изменяет ее вкус. Длина кабеля должна быть равна протяженности обогреваемой трубы.

Выбор оборудования для обогрева трубопроводов

Для защиты пластиковых труб от замерзания мощность нагревательного кабеля не должна превышать 10 Вт/м. Для металлических труб мощность нагревательного кабеля может быть выше. Кабели Deviflex™ DTIV-9 и
Devi-pipeheat™ DPH-10 используют в трубах с водой. Кабель Devi-hotwatt™ 55 применяют в трубопроводных системах для поддержания температуры горячей воды или других жидкостей в «горячих» трубах (до 85°C). Для систем DEVI защиты от замерзания и поддержания температуры в трубопроводах применяют терморегуляторы Devireg™ 316, Devireg™ 330 или Devireg™ 610. Все терморегуляторы имеют выходы контактов реле и, таким образом, могут управлять кабельной обогревательной системой большой мощности через магнитные пускатели (контакторы).
