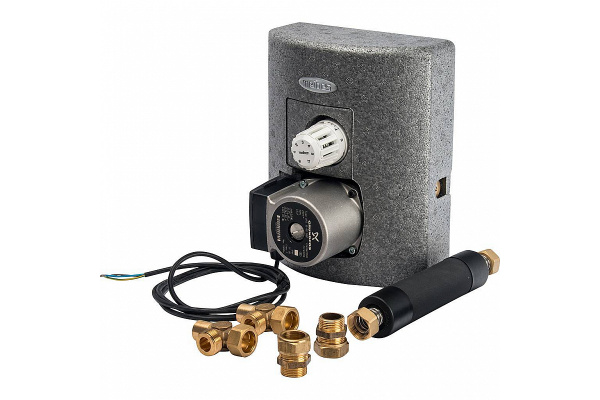

Meibes Thermix M27409.2 насосная группа с термосмесителем 25-50°C и насосом Grundfos UPS 15-50 MBP, для т.п. до 120 м2 Тип: Насосная группа с термосмесителем 25-50°C и насосом Grundfos UPS 15-50 MBP, для теплого пола до 120 м2
Температура рег: 25-50 °С
Размеры ВхШхГ мм: 280х225х165
Рабочая температура : до 110 °С
Резьбовое подключение мм: 3/4
Рабочее давление Бар: 6
В наличии! Meibes Thermix M27409.2 насосная группа с термосмесителем 25-50°C и насосом Grundfos UPS Цена 75,888 руб. Купить
Meibes Thermix разделительная система Wilo HU 15/4-2-3 Thermix разделительная система Wilo HU 15/4-2-3 Компактный латунный блок со встроенными: гидравличес Цена 79,701 руб. Купить
Meibes Thermix разделительная система Wilo HU 15/4-2-3 Thermix разделительная система Wilo HU 15/4-2-3 Компактный латунный блок со встроенными: гидравличес Цена 79,701 руб. Купить
Meibes группа безопасности по температуре для Thermix Группа безопасности по температуре для Thermix Комплект состоит из термостата безопасности (3090 °С) Цена 14,253 руб. Купить
Meibes исполнение с трехходовым смесителем и электрическим серводвигателем c насосом Grundfos UPS 15-50 MBP Исполнение с трехходовым смесителем и электрическим серводвигателем c насосом Grundfos UPS 15-50 MBP Цена 56,897 руб. Купить
Meibes исполнение с трехходовым смесителем и электрическим серводвигателем c насосом Wilo Pumpe HU 15/4-2-3 Исполнение с трехходовым смесителем и электрическим серводвигателем c насосом Wilo Pumpe HU 15/4-2-3 Цена 56,897 руб. Купить
Meibes исполнение с трехходовым смесителем и электрическим серводвигателем c насосом Wilo Pumpe HU 15/4-2-3 Исполнение с трехходовым смесителем и электрическим серводвигателем c насосом Wilo Pumpe HU 15/4-2-3 Цена 56,897 руб. Купить
Meibes комплект для балансировки Thermix в системе Комплект для балансировки Thermix в системе 2-8 л/мин, 3/4" BP/HP Комплект состоит из двух расх Цена 16,534 руб. Купить

Насосные группы Thermix

  • Изготовлены из антикоррозийных материалов;
  • Монтируются непосредственно у котла;
  • Укомплектованы группой подключения и запорной арматурой;
  • Оснащены термостатом;
  • Просто монтируются;
  • Удобны в эксплуатации.

Thermix – смесительная группа для подключения к настенному котлу

Для настенных котлов любых производителей
Смесительный модуль Thermix применяется для организации нагрева низкотемпературного отопительного контура (теплого пола и т.д.) совместно с настенными котлами в независимости от производителя. Монтаж смесительного блока происходит непосредственно в топочной возле водогрейного котла путем простого включения в подающий и обратный трубопровод отопительного котла. В комплекте поставки все необходимые комплектующие для монтажа модуля с котлом. Все исполнительные устройства объединены в один латунный блок и спрятаны под изоляцией для уменьшение теплопотерь.

Преимущество смесительной насосной группы Thermix над традиционными схемами это гидравлическая независимость между отопительными контурами, например работа теплого пола в период межсезонья и летнее время, в случае отключения радиаторного отопления. Группа Thermix - позволяет отапливать до 150 кв.м теплых полов с возможностью включения нескольких отопительных коллекторов. При установке смесительной группы Thermix рабочие механизмы выносятся из жилой зоны и исключают дискомфорт возможный при работе шкафного насосно-смесительного блока.
  • Все исполнительные устройства объединены в один латунный блок со съёмной теплоизоляцией.
  • Со специальным комплектом подключения (гофротрубы позволяют поймать необходимое межосевое расстояние под настенным котлом; тройники с «американкой» – быстроразъёмное
  • подключение к подающей и обратной линиям)
  • Не занимает место на стене (специальная консоль позволяет крепить блок к стене поверх других трубопроводов)
  • Со встроенным гидравлическим разделителем
  • С трехходовым смесителем
  • Два типа исполнения управления смесителем: 1. электрический сервопривод 220 В и 2. термостатический привод

Схема размещения в системе отопления

  Обозначения:
1 - настенный газовый котёл со встроенным насосом;
2 - радиаторы;
3 - греющие трубы системы «тёплый пол»;
4 - смесительный узел Thermix
5 - комплект для балансировки узла Thermix (арт. 27410.1), опция
6 - шкафной распределительный коллектор с расходомерами.

Описание подключения к системе:
Газовые настенные котлы адаптированы непосредственно для подачи теплоносителя в систему радиаторного отопления. Thermix (4) подключается к трубопроводам отопления на котле (1) и забирает высокотемпературный теплоноситель из подающей линии, охлаждает его путём подмеса охлаждённой воды из обратной линии и обеспечивает циркуляцию приготовленного теплоносителя в греющих трубопроводах системы «тёплый пол». Между Thermix и греющими петлями теплого пола располагаются распределительные коллекторы с раходомерами. Они обеспечивают равномерное распределение теплоносителя по греющим трубопроводам.

THERMIX с электрическим сервоприводом 220 В.

Компактный смесительный узел для размещения под настенными котлами,
обеспечивающий работу теплого пола площадью до 140 кв.м.
Применение
Независимо регулируемый контур для настенных котлов. Компактный латунный блок со встроенными: гидравлическим разделителем, насосом, гильзой для датчика температуры, каналом воздухоудаления, трехходовым смесителем с трехпозиционным серводвигателем (двухходовым клапаном с термостатом), плавно настраиваемым байпасом.
В комплект поставки входят:
  •     комплект подключения к котлу вторичного контура,
  •     труба inoflex (два тройника с цанговым фитингом 3/4"),
  •     блочная EPP- термоизоляция,
  •     крепежный набор для монтажа на стене.
1 - циркуляционный насос;
2 - 3-х позиционный сервомотор смесителя ~220 В, 140 сек. (поворот на 9 градусов);
3- блочная теплоизоляция EPP;
4 - цанговые тройники для подключения к трубопроводам котла (к подающей и обратной линии); 4-1 - сторона подключения системы радиаторного отопления (цанга Ду 22 мм под медную трубу); 4-2 - сторона подключения к котлу НР 3/4";
5 - гибкие теплоизолированные трубопроводы для адаптации под любое расположение патрубков отопления настенного котла; 5-1 - гибкая нержавеющая труба Ду 20 мм; 5-2 - гибкая теплоизоляция;
6 - латунный корпус;
8 - погружная гильза для датчика температуры (датчик температуры поставляется отдельно);
9 - патрубки подключения системы "теплый пол" НР 3/4" евроконус;
10 - балансировочный вентиль вторичного байпаса;
11 - кран Маевского;

 12 - заглушка первичного байпаса (извлекается при установке балансировочного комплекта арт. 27410.1);
13 - технологические заглушки (для очистки каналов 15 и 16);
14 - первичный байпас (при извлечении заглушки 12 в сочетании с балансировочным комплектом выполняет роль гидравлической стрелки);
15 - байпас подмеса (подаёт на смеситель охлаждённый теплоноситель);
16 - вторичный байпас (обеспечивает дополнительный подмес минуя смеситель. Он обеспечивает уменьшение гидравлического сопротивления, проток через него настраивается согласно вложенной инструкции);
17 - дюбели для крепления к стене;
18 - настраиваемые по длине консоли для настенного монтажа (отодвигают Thermix от стены, чтобы пустить под ним трубы отопления, горячей воды и газопровод).

Модели смесительных групп THERMIX с электрическим сервоприводом 220 В

Наименование Артикул
С насосом Grundfos UPS 15-50 MBP (до 120 м2)1 ME 27400
С насосом Grundfos Alpha2 15-60 (до 120 м2)1 ME 27400.3
С насосом Wilo Pumpe HU 15/4-2-3 (до 90 м2)1 ME 27401
С насосом Wilo Pumpe HU 15/6-2-3 (до 140 м2)1 ME 27401.1
Примечание: (1) - ориентировочная максимальная площадь системы «тёплый пол» при шаге трубы Ду 16 - 150 мм, теплоотдаче от греющей стяжки - 85 Вт/м2 при правильно подобранных стояках и запорной арматуре.

Верхнее подключение: 3/4" НР (сторона котла) Уплотнения
Нижнее подключение: 3/4" НР Евроконус
Межосевое расстояние: 42 мм
Габариты: В 280 х Ш 225 x Г 165 мм
Уплотнения: PTFE (тефлон)
Рабочая температура: до 110 °C
Рабочее давление: 6 бар
Kvs: 2,8

THERMIX с термостатическим приводом смесителя, диапазон настройки 25-50 °С

Контур теплого пола для автономной работы под настенным котлом
(температуру контролирует жидкостный термостат с капиллярным датчиком), до 60 м²
Применение: контур «тёплого пола» для автономной работы под настенным котлом (температуру контролирует жидкостный термостат с капиллярным датчиком).
1 - циркуляционный насос;
2 - седельный клапан под управлением термостатической головки с капиллярным выносным датчиком (шкала "1,2,3,4,5" - соответствует температуре подающей линии 10 °С, 20 °С, 30 °С, 40 °С, 50 °С соответственно);
3 - блочная теплоизоляция EPP;
4 - цанговый тройник; 4-1 - сторона подключения системы радиаторного отопления (цанга Ду 22 мм под медную трубу); 4-2 - сторона подключения к котлу НР 3/4";
5 - гибкие теплоизолированные трубопроводы для адаптации под любое расположение патрубков отопления настенного котла; 5-1 - гибкая нержавеющая труба Ду 20 мм; 5-2 - гибкая теплоизоляция;
6 - латунный корпус;
8 - погружная гильза для датчика температуры (датчик температуры идёт в комплекте); 8-1 - жидкостный датчик температуры (элемент от жидкостного термостата); 8-2 - капилляр, соединяющий жидкостный датчик температуры с термостатом;
9 - патрубки подключения системы "теплый пол" НР 3/4" евроконус;
10 - балансировочный вентиль вторичного байпаса;
11 - кран Маевского;
12 - заглушка первичного байпаса (извлекается при установке балансировочного комплекта арт. 27410.1);
13 - технологические заглушки (для очистки каналов 15 и 16);
14 - первичный байпас (при извлечении заглушки 12 в сочетании с балансировочным комплектом выполняет роль гидравлической стрелки);
15 - байпас подмеса (подаёт на смеситель охлаждённый теплоноситель);
16 - вторичный байпас (обеспечивает дополнительный подмес минуя смеситель. Он обеспечивает уменьшение гидравлического сопротивления, проток через него настраивается согласно вложенной инструкции);
17 - дюбели для крепления к стене;
18 - настраиваемые по длине консоли для настенного монтажа (отодвигают Thermix от стены, чтобы пустить под ним трубы отопления, горячей воды и газопровод).

Модели смесительных групп THERMIX с термостатическим приводом смесителя, диапазон настройки 25-50 °С

Наименование Артикул
С насосом Grundfos UPS 15-50 MBP (до 120 м2)1 ME 27409.2
С насосом Grundfos Alpha2 15-60 (до 120 м2)1 ME 27409.3
С насосом Wilo Pumpe HU 15/6-2-3 (до 90 м2)1 ME 27409.1
Примечание: (1) - ориентировочная максимальная площадь системы «теплый пол» при шаге трубы ДУ 16 - 150мм, теплоотдаче от греющей стяжки 85 Вт/м² при правильно подобранных стояках и запорной арматуре.

Верхнее подключение: 3/4" НР (сторона котла) Уплотнения
Нижнее подключение: 3/4" НР Евроконус
Межосевое расстояние: 42 мм
Габариты: В 280 х Ш 2225 x Г 165 мм
Уплотнения: PTFE (тефлон)
Рабочая температура: до 110 °C
Рабочее давление: 6 бар
Kvs: 2,8

Внимание! Для гарантированной работы группы Thermix с термостатическим приводом смесителя в качестве смесительного узла для систем обогрева с теплыми полами производитель рекомендует ограничивать температуру на входе в смесительный контур не выше 55 °С посредством установки группы безопасности по температуре

THERMIX с разделительным теплообменником и электрическим сервоприводом 220 В

Применение: для подключения к настенному котлу контура с антифризом, например, контура защиты от обледенения, периодически работающего контура отопления, приточная вентиляция, маленький бассейн, и т.п. под управлением электронного регулятора.
1 - циркуляционный насос;
2 - 3-х ходовой смеситель с электроприводом 220В (3-х точечное управление);
3 - блочная EPP теплоизоляция; 3-1 - блочная EPP теплоизоляция теплообменника;
4 - цанговый тройник для подключения к отопительным патрубкам котла; 4-1 - цанговое подключение под медную трубу Ду 22 мм; 4-2 - подключение к котлу 3/4" НР;
5 - гибкие трубки в теплоизоляции для лёгкого подключения к котлам любых производителей; 5-1 - гибкая нержавеющая гофротруба; 5-2 - каучуковая теплоизоляция;
6 - латунный корпус;
9 - патрубки подключения к системе "теплый пол" НР 3/4" (евроконус);
10 - балансировочный вентиль вторичного байпаса;
11 - кран Маевского;
12 - заглушка первичного байпаса (извлекается при установке балансировочного комплекта арт. 27410.1);
13 - технологические заглушки (для очистки каналов 15 и 16);
14 - первичный байпас (при извлечении заглушки 12 в сочетании с балансировочным комплектом выполняет роль гидравлической стрелки);
15 - байпас подмеса (подаёт на смеситель охлаждённый теплоноситель);
16 - вторичный байпас (обеспечивает дополнительный подмес минуя смеситель. Он обеспечивает уменьшение гидравлического сопротивления, проток через него настраивается согласно вложенной инструкции);
17 - дюбели для крепления к стене;
18 - настраиваемые по длине консоли для настенного монтажа (отодвигают Thermix от стены, чтобы пустить под ним трубы отопления, горячей воды и газопровод);
19 - разделительный пластинчатый теплообменник (разделяет водяной тракт котла от тракта системы отопления с антифризом или водой с кислородом);
20 - заглушенный патрубок для подключения расширительного сосуда на систему отопления;
21 - кран для слива и наполнения.

Модели смесительных групп THERMIX с разделительным теплообменником и электрическим сервоприводом 220 В

Количество пластин Наименование Артикул
20 Wilo HU 15/4-2-3 ME 27408.20 WI
20 Grundfos Alpha 215-60 ME 27408.21
30 Wilo HU 15/4-2-3 ME 27408.30 WI
30 Grundfos Alpha 215-60 ME 27408.31

Количество пластин Макс. Расход л/час Мощность, кВт при ΔT=10 Cо Мощность, кВт при ΔT=20 Cо
20 1040 11,86 23,72
30 1100 12,54 25,08
Напорная диаграмма
Напорная диаграмма Напорная диаграмма
 Первичный контур Вторичный контур

Верхнее подключение: 3/4" НР (сторона котла)
Нижнее подключение: 3/4" НР Евроконус
Межосевое расстояние: 42 мм
Габариты: В 405 х Ш 225 x Г 165 мм
Уплотнения: PTFE (тефлон)
Рабочая температура: до 110 °C
Рабочее давление: 6 бар
Kvs: 2,8

Комплектующие Thermix

Группа безопасности по температуре для Thermix

Комплект состоит из термостата безопасности (30–90 °С), вентиля и двухпозиционного сервомотора. Обеспечивает полную блокировку протока теплоносителя в Thermix в случае потери последним способности держать низкотемпературный режим.
Применяется в следующих случаях:
1. Когда гидравлическое сопротивление контура теплого пола меньше сопротивления контура радиаторного отопления - т.е. при отключении насоса в модуле Thermix теплоноситель может подаваться через Thermix под воздействием котлового насоса.
2. Если в котле отсутствует встроенный байпас с перепускным клапаном. При закрытии термостатических клапанов на радиаторах весь напор котлового насоса будет давить на Thermix.

Наименование Артикул
Группа безопасности по температуре для Thermix ME 27410.6

Комплект для балансировки Thermix в системе

Комплект состоит из двух расходометров с преднастройкой и комплекта подключения. Применяется в том случае, если площадь системы тёплый пол более 100 м2 и есть риск отбирания всего теплоносителя на контур тёплого пола. Данный комплект устанавливается следующим образом: гибкий патрубок с расходомером ставится вместо гибкого патрубка подачи группы Thermix, а второй расходомер ставится на обратную линию системы радиаторного отопления.
Для настройки рассчитываются максимальные расходы теплоносителя (на ΔT=20 оC), которые потом выставляются на установленных в отопительную установку расходомерах. Это осуществляется на работающей отопительной системе с отключёнными расходомерами (чтобы расход был максимальный).

Наименование Артикул
Комплект для балансировки в системе, 2-8 л/мин, 3/4" BP/HP ME 27410.1
