Стальные панельные радиаторы Lemax Compact с боковым подключением.
Стальные панельные радиаторы Lemax Compact с боковым подключением популярны благодаря экономичности, высокой теплоотдаче и разнообразию моделей и типов.
Панельные радиаторы LEMAX с боковым подключением для дома и квартиры отличаются тем, что присоединительные магистрали подводят к радиатору с правой и/или с левой стороны.
Преимущества бокового подключения стальных панельных радиаторов Lemax Compact.
Стальные панельные радиаторы Lemax Compact с боковым подключением являются самым распространенным типом, востребованным как в коммерческом и многоэтажном строительстве, так и в малоэтажном и частном. Они одинаково хорошо подходят для однотрубных и двухтрубных отопительных систем. Особенность бокового подключения – в максимальной эффективности прибора. В этом случае радиатор прогревается равномерно по всей высоте и ширине. Остывший теплоноситель устремляется вниз, освобождая наверху радиатора пространство для более теплого. Таким образом, в системе отопления создается естественный поток, увеличивающий ее КПД.
Устройство cтальных панельных радиаторов Lemax Compact с боковым подключением.
Стальные панельные радиаторы Lemax Compact с боковым подключением представляют собой панели, сваренные из двух рифленых листов стали. К панелям крепятся дополнительные отдающие тепло ребристые поверхности – конвекторы. Такая конструкция обеспечивает быстрое прогревание и остывание радиатора.
Модели радиаторов с боковым подключением имеют такие конструктивные элементы:
- Панели и конвекторы, количество которых зависит от типа радиатора
- Четыре отверстия с внутренней резьбой G1/2"-B. К двум из этих отверстий подключаются трубы, оставшиеся оборудуют заглушкой для не используемого отверстия и клапаном для отвода воздуха, устанавливаемым на верхнее отверстие противоположное входу теплоносителя.

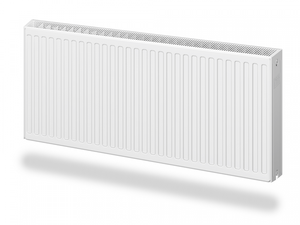

Стальные панельные радиаторы Lemax Compact с боковым подключением.
Завод «Лемакс» выпускает панельные радиаторы с боковым подключением в широком разнообразии размеров и типов. Размерный ряд включает радиаторы высотой 300 и 500 мм и длиной от 400 до 3000 мм с шагом 100 мм.
Тип радиатора зависит от количества панелей и конвекторов:
- Тип 11 – 1 панель и 1 конвектор;
- Тип 21 – 2 панели и 1 конвектор;
- Тип 22 – 2 панели, 2 конвектора;
- Тип 33 – 3 панели 3 конвектора.
Для всех радиаторов LEMAX с боковым подключением максимальное рабочее давление составляет 9 бар (0,9 МПа), максимальная температура теплоносителя – 120 °С.
Комплектация радиаторов Lemax
Радиаторы Лемакс поставляются в полной комплектации, готовой к монтажным работам. В комплект радиатора с боковой подводкой входят:
- отопительный прибор – 1 шт.;
- анкерный элемент – 2 или 3 шт.;
- комплект для монтажа – 1 шт.;
- паспорт изделия.
Крепление радиаторов Лемакс.
Гарантия качества стальных панельных радиаторов Lemax Compact с боковым подключением.
Выпускаемые заводом LEMAX радиаторы соответствуют ГОСТ 31311-2005. Радиаторы изготавливаются из российской стали на оборудовании итальянского концерна Leas и проходят заводские испытания под давлением 13,5 бар (1,35 МПа). «Лемакс» дает гарантию 10 лет на радиаторы своего производства.
Важным моментом в установке радиатора является расчет расстояния до соседних поверхностей – пола, стены и подоконника. Как слишком маленькое, так и слишком большое расстояние способно снизить теплоотдачу приборов.
Рекомендованные расстояния:
- расстояние до пола – не менее 75% от глубины прибора;
- расстояние до подоконника – не менее 75% глубины прибора при высоте 300 мм и не менее 90% при высоте 500 мм;
- расстояние до стены зависит от расположения анкерной завески.
При установке Lemax Compact с боковым подключением нужно учитывать следующие моменты:
- система отопления должна быть автономной и закрытой;
- доверяйте монтаж радиаторов специализированной организации;
- проверьте расположение радиатора по горизонтали и вертикали;
- воздухоотводный клапан может быть установлен только на верхнем отверстии;
- перемычка (байпас), установленная между верхней и нижней трубами позволит отключать радиатор без слива общей системы, что может быть актуально в системах центрального отопления;
- не следует до окончания монтажа освобождать радиатор от заводской упаковки. Это позволит избежать повреждений и загрязнения радиатора в ходе монтажных работ.
В радиаторах меньшего размера диагональное подключение, как правило, не используют из-за необходимости удлинения трубопровода. Радиаторы с боковой схемой подключения подходят для диагональной установки.
