- Одинарные насосы со стандартным электродвигателем;
- Модели с различными торцевыми уплотнениями;
- Работа с питьевой водой;
- Комплектация усиленным двигателем/двигателем с термисторами (опция);
- Компактность;
- Оборудование для систем отопления и охлаждения.

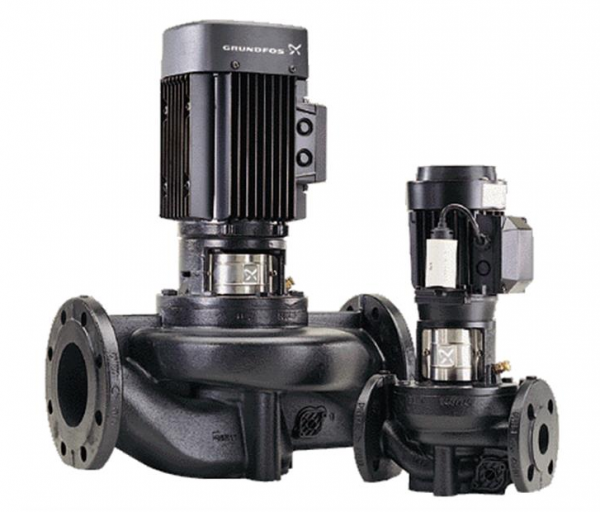

Одинарные насосы TP-Z / TP-I
Области применения TP-Z
Циркуляция горячей или холодной воды в
- Системы отопления
- Районные котельные
- Локальные отопительные установки
- Системы местной подачи горячей воды
- Системы охлаждения и кондиционирования воздуха
Особенности TP-Z
- Компактная конструкция
- Широкий рабочий диапазон
- Стандартный электродвигатель
- Удобен в обслуживании
- Различные типы торцевых уплотнений вала в зависимости от рабочей среды, температуры и давления
Технические данные TP-Z
|
Расход (Q) |
макс. 4600 м/ч |
|
Напор (Н) |
макс. 160 м |
|
Темпер-ра жидкости |
-25 .. 140 град. С |
|
Макс. рабочее давление |
макс. 25 бар |
Одинарные насосы ТР-Z с бронзовым корпусом, 1450 мин-1
Насосы предназначены для циркуляции питьевой воды в системах горячего водоснабжения.
Электродвигатель:
- Электродвигатели мощностью до 1,1кВт (включительно): 1 × 220-240 В, 50 Гц, Класс защиты IP 55;
- Электродвигатели мощностью до 1,5кВт (включительно): 3 × 380-415Y В, 50 Гц, соединение обмоток по схеме «звез- да», класс защиты IP 55.
- Электродвигатели мощностью более 2,2кВт (включительно): 3 × 380-415D В, 50 Гц, соединение обмоток по схеме «треуголь- ник», класс защиты IP 55.
Корпус насоса выполнен из бронзы.
Штампованно-сварное рабочее колесо выполнен из нержавеющей стали 1,4301 (AISI 304).
TP_Z, 1450 об/мин
|
тип продукта |
Серия |
Трубное присоединение |
Мощность двигателя |
1х220-240В BUBE № продукта |
Мощность двигателя |
3х380-415В, BUBE № продукта |
|
ТР 32-30/4 Z |
200 |
DN 32 PN 06/10 |
0.12 |
99261398 |
0,12 |
99261399 |
|
ТР 32-40/4 Z |
200 |
DN 32 PN 06/10 |
0,18 |
99221997 |
0,25 |
99222044 |
|
ТР 32-60/4 Z |
200 |
DN 32 PN 06/10 |
0,18 |
99221999 |
0,25 |
99222050 |
|
ТР 40-30/4 Z |
200 |
DN 40 PN 06/10 |
0,12 |
99261475 |
0,12 |
99261476 |
|
ТР 40-60/4 Z |
200 |
DN 40 PN 06/10 |
0,25 |
99222275 |
0,25 |
99222283 |
|
ТР 40-90/4 Z |
200 |
DN 40 PN 06/10 |
0,18 |
99222335 |
0,25 |
99222352 |
|
ТР 50-30/4 Z |
200 |
DN 50 PN 06/10 |
0,18 |
99222468 |
0,25 |
99222469 |
|
ТР 50-60/4 Z |
200 |
DN 50 PN 06/10 |
0,37 |
99222473 |
0,37 |
99222475 |
|
ТР 65-30/4 Z |
200 |
DN 65 PN 06/10 |
0,25 |
99222065 |
0,25 |
99222068 |
|
ТР 65-60/4 Z |
200 |
DN 65 PN 06/10 |
0,55 |
99222078 |
0,55 |
99222081 |
|
ТР 80-30/4 Z |
200 |
DN 80 PN 10 |
0,37 |
99222187 |
0,37 |
99222190 |
|
ТР 80-60/4 Z |
200 |
DN 80 PN 10 |
0,75 |
99222218 |
0,75 |
99222220 |
|
ТР 100-30/4 Z |
200 |
DN 100 PN 10 |
0,55 |
99221847 |
0,55 |
99221849 |
|
ТР 100-60/4 Z |
200 |
DN 100 PN 10 |
1,1 |
99221862 |
1,1 |
99221874 |
TP_I, TP_Z, 2900 об/мин
|
тип продукта |
Серия |
Трубное присоединение |
Мощность двигателя
Р2, кВт |
1х220-240В BUBE № продукта |
Мощность двигателя |
3х380-415В, BUBE № продукта |
|
TP 25-50/2 I |
100 |
G 1 ½" PN 10 |
0.12 |
99221958 |
0,12 |
99221956 |
|
TP 25-80/2 I |
100 |
G 1 ½" PN 10 |
0,18 |
99221959 |
0,18 |
99221957 |
|
TP 32-50/2 I |
100 |
G 2" PN 10 |
0,12 |
99222129 |
0,12 |
99222117 |
|
TP 32-90/2 I |
100 |
G 2" PN 10 |
0,37 |
99222136 |
0,37 |
99222124 |
|
TP 40-50/2 I |
100 |
DN 40 PN 10 |
0,12 |
99222379 |
0,12 |
99222377 |
|
TP 40-80/2 I |
100 |
DN 40 PN 10 |
0,25 |
99222380 |
0,25 |
99222378 |
|
TP 32-60/2 Z |
200 |
DN 32 PN 10 |
0,25 |
99261464 |
0,25 |
99261465 |
|
TP 32-120/2 Z |
200 |
DN 32 PN 10 |
0,37 |
99221976 |
0,37 |
99221977 |
|
TP 32-150/2 Z |
200 |
DN 32 PN 10 |
0,37 |
99221980 |
0,37 |
99221981 |
|
TP 32-180/2 Z |
200 |
DN 32 PN 10 |
0,55 |
99221984 |
0,55 |
99221985 |
|
TP 32-230/2 Z |
200 |
DN 32 PN 10 |
0,75 |
99221988 |
0,75 |
99221989 |
|
TP 40-60/2 Z |
200 |
DN 40 PN 10 |
0,25 |
99222289 |
0,25 |
99222290 |
|
TP 40-120/2 Z |
200 |
DN 40 PN 10 |
0,37 |
99222305 |
0,37 |
99222306 |
|
TP 40-180/2 Z |
200 |
DN 40 PN 10 |
0,55 |
99222309 |
0,55 |
99222310 |
|
TP 40-190/2 Z |
200 |
DN 40 PN 16 |
0,75 |
99222318 |
0,75 |
99222319 |
|
TP 40-230/2 Z |
200 |
DN 40 PN 16 |
1,1 |
99222322 |
1,1 |
99222323 |
|
TP 40-270/2 Z |
200 |
DN 40 PN 16 |
1,5 |
99222326 |
1,5 |
99222327 |
|
TP 50-60/2 Z |
200 |
DN 50 PN 10 |
0,37 |
99222480 |
0,37 |
99222481 |
|
TP 50-120/2 Z |
200 |
DN 50 PN 10 |
0,75 |
99222486 |
0,75 |
99222487 |
|
TP 50-180/2 Z |
200 |
DN 50 PN 10 |
0,75 |
|
0,75 |
99222003 |
|
TP 65-60/2 Z |
200 |
DN 65 PN 10 |
0,55 |
99222085 |
0,55 |
99222086 |
|
TP 65-120/2 Z |
200 |
DN 65 PN 10 |
1,1 |
99222094 |
1,1 |
99222095 |
|
TP 65-180/2 Z |
200 |
DN 65 PN 10 |
1,5 |
99222102 |
1,5 |
99222114 |
|
TP 80-120/2 Z |
200 |
DN 80 PN 10 |
1,1 |
99222231 |
1,5 |
99222232 |
|
TP 100-120/2 Z |
200 |
DN 100 PN 10 |
- |
- |
2,2 |
99221900 |
