Spirovent сепаратор микропузырьков Spirotech/Spirovent Air
- Оснащены трубкой с напаянной медной сеткой;
- Оперативно удаляют пузырьки воздуха и частицы шлама;
- Предотвращают кавитацию и коррозию;
- Легко монтируются благодаря ушку для подвеса;
- Улучшают теплообмен;
- Обеспечивают отсутствие шумов в трубопроводе;
- Оперативно выводят из системы «отходы производства»;
- Совместимы с датчиком давления или температуры;
- 100% герметичны;
- Имеют большую воздушную камеру, препятствующую блокировке;
- Оборудованы надежным спускным краном;
- Невосприимчивы к коррозии;
- Легко монтируются;
- Не нуждаются в постоянном контроле;
- Долговечны;

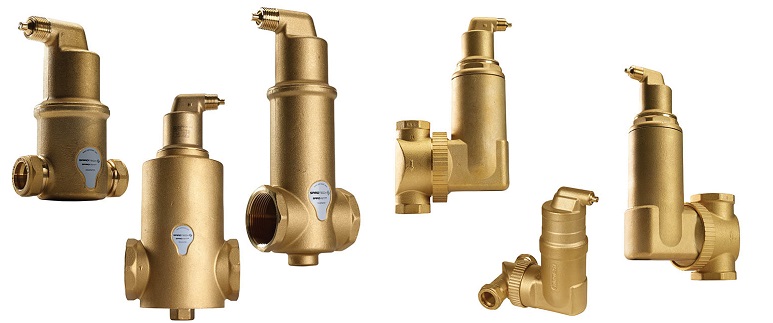

Сепаратор микропузырьков Spirovent Air
О работе системы водоснабжения нередко становится известно по характерному шуму в трубах и иных узлах системы. Свободно падающая вода и шумы в насосе воспринимаются нами как вещи вполне обычные. Но следствием таких, казалось бы, несущественных неудобств, становится коррозия, быстрый износ системы, а также плохо отапливаемые помещения.
Подобную проблему решает сепаратор микропузырьков. Преимущества данного устройства заключается в следующем:
- отсутствие необходимости деаэрации системы вручную после запуска в эксплуатацию;
- эффективный теплообмен;
- отсутствие коррозии и кавитации;
- солидный срок эксплуатации водопроводящих узлов системы;
- бесшумность в трубопроводе, охлаждающих и отопительных приборах;
- 36 месяцев гарантии от производителя.
Все вышеизложенные положительные моменты данного устройства основаны на особых свойствах трубки Spiro. Конструкция устройства Spirovent включает трубку с напаянной медной сеткой. Эта сетка образует вихревые потоки, обеспечивающие торможение и подъем даже мельчайших пузырьков. Посредством автоматического воздушного клапана, которым оснащен Spirovent, очищенный воздух через воздушную камеру выводится наружу. Загрязнения удаляются при помощи сливного крана.
Воздушные сепараторы микропузырьков SpiroVent размещаются через весь поток и непрерывно удаляют из жидкости установки свободный воздух и микропузырьки. Благодаря уникальной трубке Spirotube отделяются и удаляются даже мельчайшие пузырьки воздуха.
О работе системы мы часто узнаем по специфическому шуму в трубопроводе и других узлах системы. Шумы в насосе и свободно падающая вода кажутся нам вещами вполне нормальными. Как следствие казалось бы незначительных неудобств - коррозия, плохо отапливаемые или охлаждаемые помещения, а также преждевременный износ системы.
Решение данной проблемы - деаэратор, который работает как сепаратор микропузырьков. Он называется Spirovent Air.
Профессиональный монтаж - залог безупречной работы системы
Spirovent должен быть установлен в самом горячем месте системы. В системе центрального отопления - это точка на выходе из котла, в системе охлаждения - точка перед чиллером. Именно в этих местах высвобождаются микропузырьки. Их возникновение основывается на растворимости газов воде. Растворимость снижается при повышении температуры. При снижении давления растворимость в соответствии с законом Генри также снижается. Spirovent Air, используя этот закон, осуществляет абсорбционную деаэрацию всей системы.
- Ушко для подвеса сепаратора существенно облегчает монтаж.
- Прочная конструкция, рассчитанная на долгие годы эксплуатации.
- Центральным звеном является уникальная трубка Spiro. Эта деталь была специально разработана для оптимальной сепарации воздуха и микропузырьков. Она имеет очень низкий показатель сопротивления.
- Вместо сливного винта можно установить сливной кран, температурный датчик или датчик давления.
- Гарантия отсутствия течи и неблокируемый вентиляционный клапан. Теперь с соединительной резьбой для отвода воздуха.
- Специальная конструкция воздушной камеры: частицы грязи не попадают в вентиляционный клапан; большой объем воздушной камеры предотвращает блокирование воздухоотводного клапана.
- Спускной кран для отвода большого количества воздуха при заполнении системы и удаления загрязнений.
- Многочисленные возможности подключения: сварка и фланцевое соединение диаметром до 300 м.
Все вышеперечисленные преимущества основаны на особых качествах трубки SPIRO.
Сепаратор микропузырьков Spirovent /латунь
|
тип |
артикул |
присоединение к трубовроводу |
H1 |
h1 |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
22 мм |
АА022 |
компрессионное соединение 22 мм |
153 |
20 |
106 |
1,25 |
0,18 |
1,2 |
- |
|
3/4" |
АА075 |
G 3/4 |
153 |
20 |
85 |
1,25 |
0,18 |
1 |
- |
|
1" |
АА100 |
G 1 |
180 |
35 |
88 |
2 |
0,21 |
1,3 |
- |
|
1 1/4" |
АА125 |
G 1 1/4 |
200 |
40 |
88 |
3,7 |
0,25 |
1,4 |
- |
|
2" |
АА150 |
G 1 1/2 |
234 |
42 |
88 |
5 |
0,32 |
1,6 |
- |
|
2 1/2" |
АА200 |
G 2 |
275 |
58 |
132 |
6,5 |
1,1 |
3,9 |
- |
Сепаратор микропузырьков Spirovent Vertical /вертикальное подсоединение/ латунь
|
тип |
артикул |
присоединение к трубовроводу |
H1 |
h1 |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
22 мм |
АА022V |
резьбовое компрессионное соединение 22 мм |
220 |
104 |
|
1,25 |
0,32 |
2 |
- |
|
3/4" |
АА075V |
G 3/4 |
210 |
84 |
|
1,25 |
0,32 |
1,9 |
- |
|
1" |
АА100V |
G 1 |
210 |
84 |
|
2 |
0,32 |
1,9 |
- |
Сепаратор микропузырьков Spirovent Solar /латунь
|
тип |
артикул |
присоединение к трубовроводу |
H1 |
h1 |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
22 мм |
АА022/008 |
резьбовое компрессионное соединение 22 мм |
153 |
20 |
106 |
1,25 |
0,18 |
1,2 |
- |
|
3/4" |
АА075/008 |
G 3/4 |
153 |
20 |
85 |
1,25 |
0,18 |
1 |
- |
|
1" |
АА100/008 |
G 1 |
180 |
35 |
88 |
2 |
0,21 |
1,3 |
- |
|
1 1/4" |
АА125/008 |
G 1 1/4 |
200 |
40 |
88 |
3,7 |
0,25 |
1,4 |
- |
|
1 1/2" |
АА150/008 |
G 1 1/2 |
234 |
42 |
88 |
5 |
0,32 |
1,6 |
- |
Сепаратор микропузырьков Spirovent высокая температура /латунь
|
тип |
артикул |
присоединение к трубовроводу |
H1 |
h1 |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
3/4" |
АА075/002 |
G 3/4 |
153 |
20 |
85 |
1,25 |
0,18 |
1 |
- |
|
1" |
АА100/002 |
G 1 |
180 |
35 |
88 |
2 |
0,21 |
1,3 |
- |
|
1 1/4" |
АА125/002 |
G 1 1/4 |
200 |
40 |
88 |
3,7 |
0,25 |
1,4 |
- |
|
1 1/2" |
АА150/002 |
G 1 1/2 |
234 |
42 |
88 |
5 |
0,32 |
1,6 |
- |
Сепаратор микропузырьков Spirovent высокая температура /высокое давление/ латунь
|
тип |
артикул |
присоединение к трубовроводу |
H1 |
h1 |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
3/4" |
АА075/025 |
G 3/4 |
175 |
20 |
85 |
1,25 |
0,18 |
1,4 |
- |
|
1" |
АА100/025 |
G 1 |
202 |
35 |
88 |
2 |
0,21 |
1,6 |
- |
|
1 1/4" |
АА125/025 |
G 1 1/4 |
222 |
40 |
88 |
3,7 |
0,25 |
1,8 |
- |
|
1 1/2" |
АА150/025 |
G 1 1/2 |
256 |
42 |
88 |
5 |
0,32 |
1,9 |
- |
Сепаратор микропузырьков Spirovent высокая температура /нержавеющая сталь
|
тип |
артикул |
присоединение к трубовроводу |
H1 |
h1 |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
1 1/4" |
AA125/R002 |
G1 1/4 |
200 |
40 |
88 |
3,7 |
0,25 |
1,3 |
- |
Сепаратор микропузырьков Spirovent высокая температура /высокое давление/ нержавеющая сталь.
|
тип |
артикул |
присоединение к трубовроводу |
H1 |
h1 |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
1 1/4" |
AA125/R004 |
G1 1/4 |
200 |
40 |
88 |
3,7 |
0,25 |
1,6 |
- |
Сепаратор микропузырьков Spirovent с накидной гайкой /латунь.
|
тип |
артикул |
присоединение к трубовроводу |
H1 |
h1 |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
1 1/4" (25/32) |
AS2532 |
резьбовое соединение с накидной гайкой |
180 |
35 |
140 |
2 |
0,42 |
3,5 |
- |
|
1 1/2" (25/40) |
AS2540 |
180 |
35 |
140 |
2 |
0,42 |
3,6 |
- |
Сепаратор микропузырьков Spirovent/ сварка/ сталь 37
|
артикул |
OD |
H1 |
h1 |
D |
e |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
BA050L |
60,3 |
470 |
115 |
159 |
G1/2 |
260 |
8 |
5 |
10 |
- |
|
BA065L |
76,1 |
470 |
125 |
159 |
G1/2 |
260 |
15 |
5 |
10 |
- |
|
BA080L |
88,9 |
590 |
150 |
219 |
G1/2 |
370 |
20 |
17 |
20 |
- |
|
BA100L |
114,3 |
590 |
160 |
219 |
G1/2 |
370 |
30 |
17 |
20 |
- |
|
BA125L |
139,7 |
765 |
205 |
324 |
G1/2 |
525 |
50 |
50 |
50 |
- |
|
BA150L |
168,3 |
765 |
220 |
324 |
G1/2 |
525 |
75 |
50 |
50 |
- |
|
BA200L |
219,1 |
975 |
275 |
406 |
G1 |
650 |
125 |
105 |
100 |
- |
|
BA250L |
273 |
1215 |
330 |
508 |
G1 |
750 |
200 |
210 |
200 |
- |
|
BA300L |
323,9 |
1430 |
385 |
610 |
G1 |
850 |
275 |
350 |
360 |
- |
Сепаратор микропузырьков Spirovent/ фланцевое соединение/ сталь 37
|
артикул |
OD |
H1 |
h1 |
D |
e |
L |
расход жидкости м3/ч |
объем, л |
вес, кг |
цена, eur |
|
BA050F |
60,3 |
470 |
115 |
159 |
G1/2 |
350 |
8 |
5 |
15 |
- |
|
BA065F |
76,1 |
470 |
125 |
159 |
G1/2 |
350 |
15 |
5 |
16 |
- |
|
BA080F |
88,9 |
590 |
150 |
219 |
G1/2 |
470 |
20 |
17 |
28 |
- |
|
BA100F |
114,3 |
590 |
160 |
219 |
G1/2 |
470 |
30 |
17 |
30 |
- |
|
BA125F |
139,7 |
765 |
205 |
324 |
G1/2 |
635 |
50 |
50 |
54 |
- |
