- Комбинированное исполнение (дизельное топливо+газ);
- Низкотемпературные котлы;
- Подключение к водонагревательным бакам Logalux STSULT;
- Надежная шумоизоляция горелки;
- Устройства с охлаждаемой камерой сгорания;
- Поставка в собранном виде.

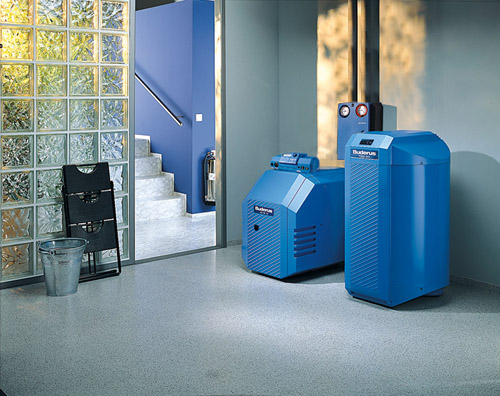

Напольные чугунные котлы, работающие на газе/дизельном топливе Buderus Logano G215WS Применена технология ThermostreamСовременная универсальная концепция котла - Низкотемпературный отопительный чугунный котел по DIN EN 303 с плавным регулированием температуры котловой воды без цокольной температуры (минимальной температуры котловой воды)
- Четыре сертифицированных типоразмера котла с номинальной теплопроизводительностью 40-95 кВт, имеют знак СЕ
- Конструкция котла выполнена по принципу Thermostream, обеспечивающему надежную работу без смесительного насоса и регулирования температуры обратной линии
- Водоохлаждаемая камера сгорания с небольшой тепловой нагрузкой и отвод дымовых газов по трехходовому принципу
- Отопительный котел предназначен для работы на дизельном топливе EL по DIN 51 603, на природном, сжиженном, биохимическом газе и рапсовом масле. Котел работает со всеми дизельными и газовыми вентиляторными горелками по EN 267 и EN 676
- Комбинируется с баками-водонагревателями Logalux SU и ST или Logalux LT, а также с различными системами управления из программы Будерус
- Исполнения Unit с согласованными друг с другом компонентами (отопительный котел, горелка и система управления) для работы с высоким стандартизированным коэффициентом использования
Оптимизированный режим работы - Unit-исполнения - котел и горелка оптимально адаптированы друг к другу - это бесшумная и надежная работа
Простое и удобное управление - Регулирующие функции, согласованные с гидравликой установки
- Простая настройка функций системы управления (по принципу "Нажми и Поверни")
- Возможно расширение комплектации систем управления дополнительными модулями
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание - Адаптированная к соответствующей гидравлической схеме система быстрого монтажа отопительного контура
- Полная готовность к работе, благодаря прошедшей заводские испытания горелке Logatop, простая настройка на месте
- Беспроблемное подключение бака к котлу благодаря соединительному трубопроводу котел-водонагреватель

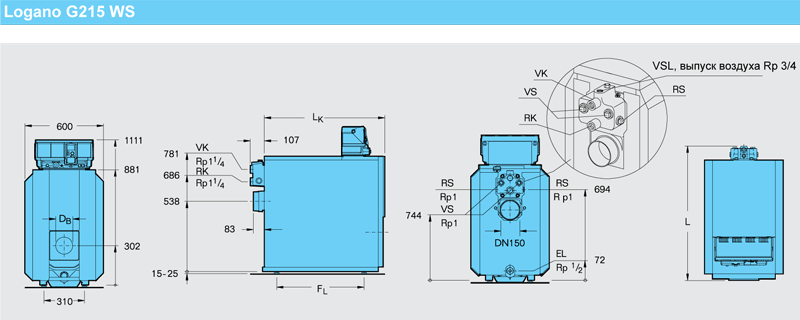

Технические параметры напольных котлов Buderus Logano G 215WS Типоразмер котла | 52 | 64 | 78 | 95 |
---|
Высота с системой управления | мм | 1130 | 1130 | 1130 | 1130 | Ширина | мм | 600 | 600 | 600 | 600 | Глубина | мм | 787 | 907 | 1027 | 1147 | Глубина с горелкой | мм | 1102 | 1222 | 1363 | 1483 | Технические характеристики |
---|
Количество секций котла | шт | 4 | 5 | 6 | 7 | Номинальная производительность | кВт | 40-52 | 48-64 | 59-78 | 71-95 | Тепловая мощность сжигания | кВт | 44,0-56,6 | 51,5-69,8 | 63,3-85,1 | 76,0-103,2 | Длина | L | мм | 787 | 907 | 1027 | 1147 | LК | мм | 680 | 800 | 920 | 1040 | Габаритные размеры | секция котла*4 | мм | Ширина 460 x высота 820 x глубина 150 | котловой блок | мм | Ширина 460 x высота 820 x длина LK | Камера сгорания | LF | мм | 548 | 668 | 788 | 908 | диаметр | мм | 337 | 337 | 337 | 337 | Дверца горелки | глубина | мм | 95 | 95 | 95 | 95 | диаметр Db | мм | 112 | 112 | 112 | 130 | диаметр окружности с отверстиями | мм | 150 | 150 | 150 | 170 | Растояние между опорами | FL | мм | 455 | 575 | 695 | 815 | Вес, нетто*1 | кг | 227 | 272 | 317 | 362 | Объем воды | л | 61 | 73 | 85 | 97 | Объем газа | л | 68,8 | 85,1 | 101,4 | 117,7 | Температура дымовых газов | °С | 160-198 | Необходимый напор (тяга) | Па | 0 | Весовой поток дымовых газов - дизтопливо | част. нагрузка 60% | кг/с | - | - | - | 0,0229 | полная нагрузка | кг/с | 0,018-0,022 | 0,022-0,027 | 0,027-0,032 | 0,032-0,042 | Весовой поток дымовых газов - газ | част.нагрузка 60% | кг/с | - | - | - | 0,0229 | полная нагрузка | кг/с | 0,018-0,022 | 0,022-0,027 | 0,027-0,032 | 0,032-0,042 | Содержание СО2 | дизтопливо | % | 13 | газ | % | 10 | Сопротивление газоотводящего тракта | мбар | 0,30-0,42 | 0,16-0,35 | 0,25-0,46 | 0,35-0,71 | Допустимая температура подающей линии*3 | °С | 115 | Допустимое избыточное рабочее давление | бар | 4 | № сертификата по правилам эксплуатации приборов, работающих под давлением | | Z-FDK-MUC-00-318-302-24 |
- Вес с упаковкой примерно на 6-8% больше.
- По DIN EN 303.
- Граница срабатывания предохранительного ограничителя температуры (STB).
- Для котлов типоразмеров 78-95 поставка возможна в разобраном виде отдельными секциями.

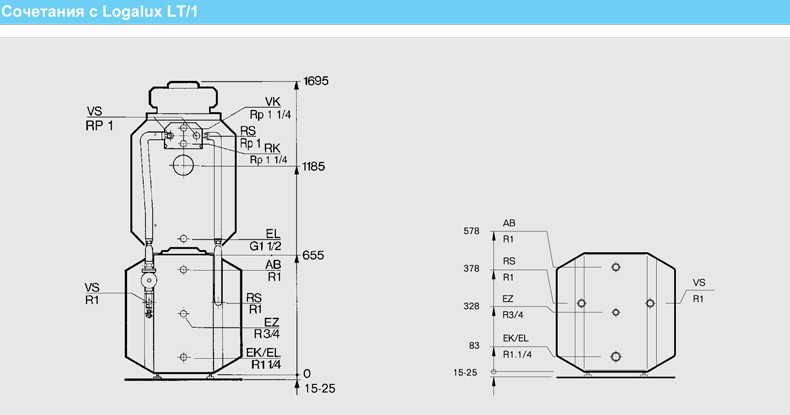

Обозначение | Бак водонагреватель | Типоразмер котла |
---|
52 | 60 | 78 | 95 |
---|
G215 WS | Logalux LT160/1 | - | - | - | - | Logalux LT200/1 | о | о | - | - | Logalux LT300/1 | о | о | о | - |
o - Комбинация с баком-водонагревателем возможна
Поставка: Котловой блок в собранном виде: - Блок котла
- Обшивка котла
- Теплоизоляция
- Дверца горелки с передней стенкой
- Горелка (дополнительная комплектация)
- Система управления (дополнительная комплектация)
Котловой блок отдельными секциями: - Отдельные секции котла
- Детали обшивки
- Обшивка котла
- Теплоизоляция
- Дверца горелки с передней стенкой
- Система управления (дополнительная комплектация)
Секции котла из высококачественного надежного чугуна GL 180 M - дополнительная надежность в критических эксплуатационных условиях благодаря технологии Thermostream. Технология Thermostream предусматривает распределение воды внутри котла, что предотвращает образование конденсата
- Трехходовой принцип отвода дымовых газов внутри котла
- Герметичное исполнение тракта дымовых газов
- Водоохлаждаемая камера сгорания
- Большая фронтальная дверь может открываться налево или направо - что обеспечивает удобный доступ при проведении чистки и технического обслуживания
- Простая чистка котла спереди
- Теплоизоляция толщиной 80 мм снижает теплопотери до минимума
- Регулируемые опоры с пластмассовым покрытием для простого выравниванияна месте монтажа, используются также при установке бака под котлом
- Компактные размеры - преимущество при пронесении через проемы и при размещении в котельной
- Для котлов типоразмеров 78-95 возможна поставка как в собранном виде, так и отдельными секциями. Это упрощает транспортировку оборудования встесненных условиях
- Разнообразные комбинации с горелками, системами управления и баками-водонагревателями
- Большой выбор дополнительного оборудования для быстрого монтажа, адаптированного к определенному котлу
- Предназначен для работы на дизельном топливе или газе - применяемое дизельное топливо EL по DIN 51 603 или любой вид газа при установке газовой вентиляторной горелки
- Разнообразные соединительные элементы для подключения подающей и обратной линий к котлу и баку

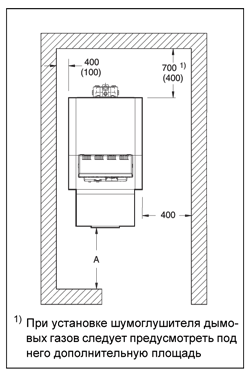

Установка газового котла в помещении При установке отопительного котла следует соблюдать приведенные минимальные расстояния (указаны в скобках). Для удобства проведения монтажных, сервисных работ и технического обслуживания необходимо выдерживать рекомендуемые расстояния от стен. Помещение для установки оборудования должно быть защищено от холода и иметь хорошую вентиляцию. Кроме того, нужно следить за тем, чтобы воздух, поступающий на горение, не был загрязнен пылью или галогеносодержащими углеводородами. Галогеносодержащие углеводороды всех видов содержатся в аэрозольных упаковках, в растворителях и очистителях, в лаках и красках, а также в клеях.
|
